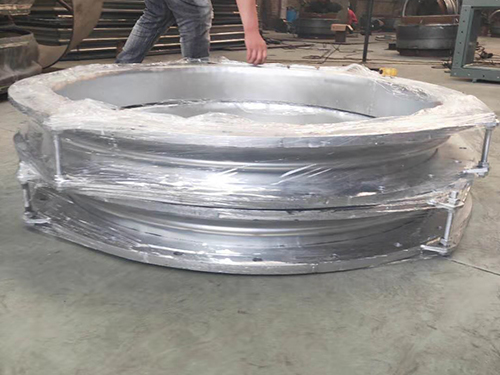

大口徑波紋補償器

大口徑波紋補償器補償器應為900口徑的橫向型補償器，壓力1.6MPa，補償量400mm具補償量計算，補償器總長應在3m左右。

1、波紋補償器屬於一種補償元件。利用其工作主體波紋管的伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用於降噪減振。在現代工業中用途廣泛。

2、波紋補償器是用以利用波紋補償器的彈性元件的伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置，屬於一種補償元件。可對軸向，橫向，和角向位移的的吸收。

0.6TNY500TF表示公稱通徑為Φ500，工作壓力為0.6MPa，(6kg/cm2)波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋補償器。

1.6ZMS200×6J表示工作壓力為1.6MPa，公稱通徑為200mm，波數為6波，接管連接的直埋式>波紋補償器。

補償器由一個或多個波紋管串接在一起，波紋管外有可使波紋管軸向移動的外套筒，即是保護裝置，又保持了它的穩定性。

波紋補償器不能承重，應單獨吊裝，除非對波紋補償器采用加固措施，否則不允許波紋補償器與管道焊後一起吊裝。

波紋補償器的特點：

1、結構緊湊，占空間較少，可直埋。其補償能力與波形管的外形尺寸、壁厚和管徑大小有關。壓力越高、波壁越厚、管徑越小、其剛性越大，補償能力越小。

2、波形補償器一般用於公稱壓力≤1.0MPa、公稱直徑≥150mm的場合，也可用於常壓和低壓的大口徑管道。在鍋爐煙風管道中應用的可以達到DN4000mm。

3、波紋補償器管壁較薄不能承受扭力、振動；設備投資高、設計要求嚴、施工安裝準確度高、往往達不到預期壽命。
